PROFACE-PFXST6600WADE

产品参数规格

显示屏类型：TFT 真彩 LCD     |     显示尺寸：12.1" 宽屏

分辨率：1,280 x800像素(WSVGA)      |     有效显示面积：W261.2 x H163.2 mm

显示颜色：1600万色   |   背光灯：白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)

背光灯寿命：50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的25%)      |     亮度调节：可通过触摸面板或软件进行16级调节

触摸面板类型：电阻式(模拟、单点触摸)    |    触摸面板分辨率：1,024 x 1,024     触摸面板寿命：1,000,000次以上

输入电压：24 Vdc    |    额定电压：19.2~28.8 Vdc    |    电压降：10ms以下     功耗：18.4W

瞬时电流：30 A以下    |    绝缘强度：1,000 Vac，20 mA 小于1分钟(电源端子和FG端子之间)    |    绝缘电阻：500 Vdc, 10 MΩ 以上

环境规格：国际安全标准 CE, UKCA, UL,cUL (508) Listed, EAC, KC

工作温度：0 ~ 50 °C     存储温度：-20 ~ +60 °C     |    工作湿度：10~90%RH (无凝露，湿球温度计温度: 39°C以下)

存储湿度：10~90%RH (无凝露，湿球温度计温度: 39°C以下)     |    防尘：0.1mg/m3以下(绝缘级)     污染等级：2级污染

气压(工作海拔)：800~1,114hPa (海拔2,000米以下)     |    抗振性能：符合IEC/EN61131-2标准

5~9Hz 单振幅：3.5mm    |    9~150Hz恒定加速度：9.8m/s2  X、Y、Z轴各10次(100分钟)

抗冲击性能：符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次    |    抗快速瞬变/爆发性：IEC 61000-4-4

2kV：电源端口(显示模块)     |    1kV：信号端口

接触式放电：6kV     |    非接触式放电：8kV(符合IEC/EN61000-4-2，3级标准)

当使用GP-Pro EX时存储介质：FLASH EPROM

画面空间：64MB(当用户字体空间超载时，将使用画面空间)     |    用户字体空间：8MB    |    逻辑程序空间：132KB (可容纳15,000步程序)

空闲空间：无      |     可移植系统：否    |    备份存储器：SRAM 128 KB (可更换的一次性电池，用于时钟数据的备份)

串口(COM1)异步传输：RS-232C     |    数据长度：7或8位     |    停止位: 1或2位     |    校验: 无、奇或偶；

数据传输速率：2,400bps至115,200bps     |    接头：D-Sub 9针(凸型)；

串口(COM2)异步传输：RS-422 / 485     |    数据长度：7或8位      |     停止位: 1或2位     |    校验: 无、奇或偶；

数据传输速率：2,400bps至115,200bps     |    接头：D-Sub 9针(凸型)；

USB(Type-A)接口：USB2.0(USB TYPE-A 接头)×1；

电源电压：5Vdc±5%；   |     输出电流：500mA以下；   |     通讯距离：5m以下；

USB(Micro-B)接口：USB2.0(USB Micro-B 接头)×1；通讯距离：最远通讯距离5m

以太网口：IEEE802.3i/IEEE802.3u，10BASE-T/100BASE-TX，RJ-45接头×1

功能接地：接地电阻为100Ω，电缆横截面积为2mm2(AWG 14)以上，或当地适用标准。(FG与SG端子同)

冷却方式：自然风冷      |     结构：IP65F, Type 1, Type 4X (仅室内使用), Type 13 (需正面安装于固定面板上)*1

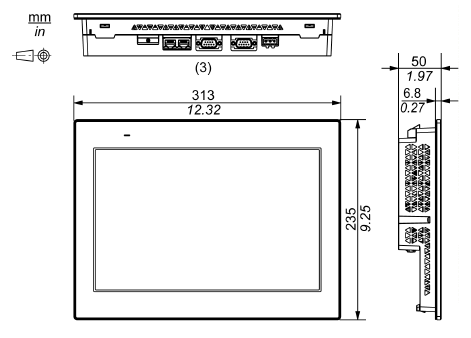

重量：1.8kg以下     |     外形尺寸：W313 x H235 x D50 mm

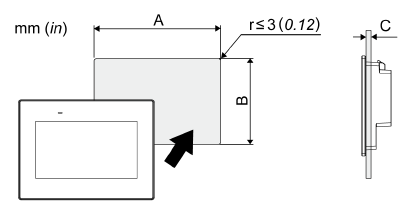

面板厚度：1.6 ~ 5 mm *2    |    面板开孔尺寸：W295 x H217 mm

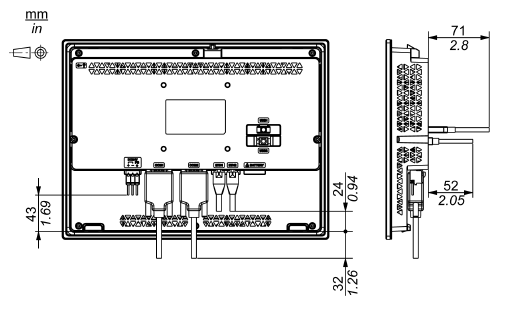

安装电缆后外形尺寸：
