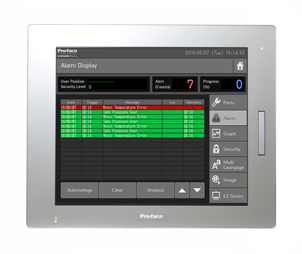

PROFACE-PFXSP5700TPD

显示屏类型：TFT 真彩 LCD     |     显示尺寸：15"

分辨率：1024x768像素(WSVGA)      |     有效显示面积：W304.1 x H228.1 mm

显示颜色：1600万色    |   背光灯：白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)

背光灯寿命：50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的25%)      |     亮度调节：可通过触摸面板或软件进行16级调节

触摸面板类型：电阻式(模拟、单点触摸)    |    触摸面板分辨率：1,024 x 1,024     触摸面板寿命：1,000,000次以上

输入电压：24 Vdc    |    额定电压：10.8~28.8 Vdc    |    电压降：12V 5ms以下（6V 1.25ms以下 ）

最大功耗：22W（不为外部供电19W以下，关闭背光灯6W以下，背光灯调节20%11W以下）

瞬时电流：30 A以下    |    干扰电压：1000Vp-p；  |    脉冲周期：1µs；  |   上升时间：1ns(通过噪声模拟器)

绝缘强度：1,000 Vac，20 mA 小于1分钟(电源端子和FG端子之间)    |    绝缘电阻：500 Vdc, 10 MΩ 以上

环境规格：国际安全标准 CE, UKCA, UL,cUL (508) Listed, EAC, KC

工作温度：0 ~ 50 °C     存储温度：-20 ~ +60 °C     |    工作湿度：10~90%RH (无凝露，湿球温度计温度: 39°C以下)

存储湿度：10~90%RH (无凝露，湿球温度计温度: 39°C以下)     |    防尘：0.1mg/m3以下(绝缘级)     污染等级：2级污染

气压(工作海拔)：800~1,114hPa (海拔2,000米以下)     |    抗振性能：符合IEC/EN61131-2标准

5~9Hz 单振幅：3.5mm    |    9~150Hz恒定加速度：9.8m/s2  X、Y、Z轴各10次(100分钟)

抗冲击性能：符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次    |    抗快速瞬变/爆发性：IEC 61000-4-4

接触式放电：6kV(符合IEC/EN61000-4-2，3级标准)

USB(Type-A)接口：USB2.0(USB TYPE-A 接头)×1；

电源电压：5Vdc±5%；   |     输出电流：500mA以下； |    通讯距离：5m以下

USB(Micro-B)接口：USB2.0(USB Micro-B 接头)×1；  |     最大传输距离：5米；

当使用增强型主机+显示模块时，每种USB设备仅可连接一个，例如一个USB存储器、一根传输电缆或一个条形码阅读器。

如果连接了多个相同类型的设备，则只有第一个设备可用。

功能接地：接地电阻为100Ω，电缆横截面积为2mm²(AWG 14)以上，或当地适用标准。(FG与SG端子同)

冷却方式：自然风冷      |     结构：使用了工厂预装的前置USB保护盖：符合IP65F、IP67F。

使用了前置USB保护盖(配件)：符合IP66F、IP67F、Type 4X/13(仅室内安装)。

外形尺寸：W397 x H296 x D67 mm   |   重量：4.5kg以下*3     |     面板厚度：1.6 ~ 5 mm*2

1、本产品的正面安装于固定面板上，已使用与规格中的标准相当的条件对其进行了测试。

2、尺寸公差为+1/0mm，倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内，由于面板材质、尺寸、安装位置和其他设备等原因，面板也可能会发生弯曲。因此，可能需要对安装表面进行加固。

3、仅适用于显示模块。

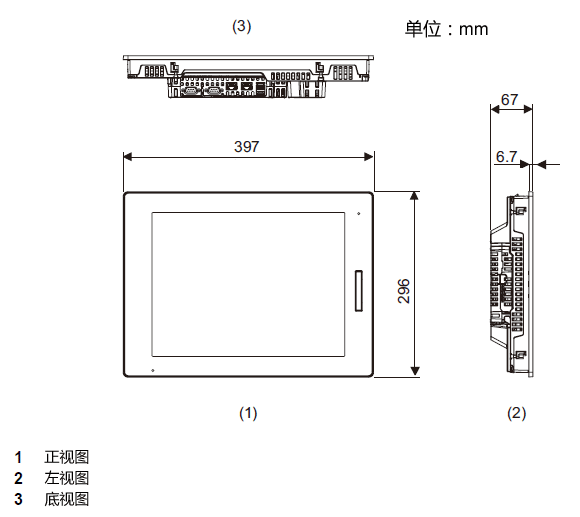

外形尺寸：

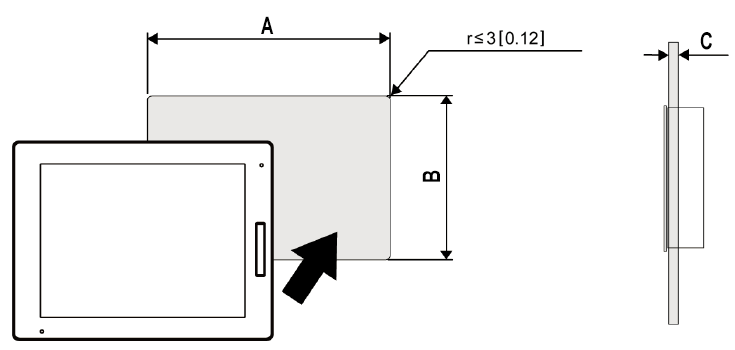

面板开孔尺寸：W383.5 x H282.5 mm

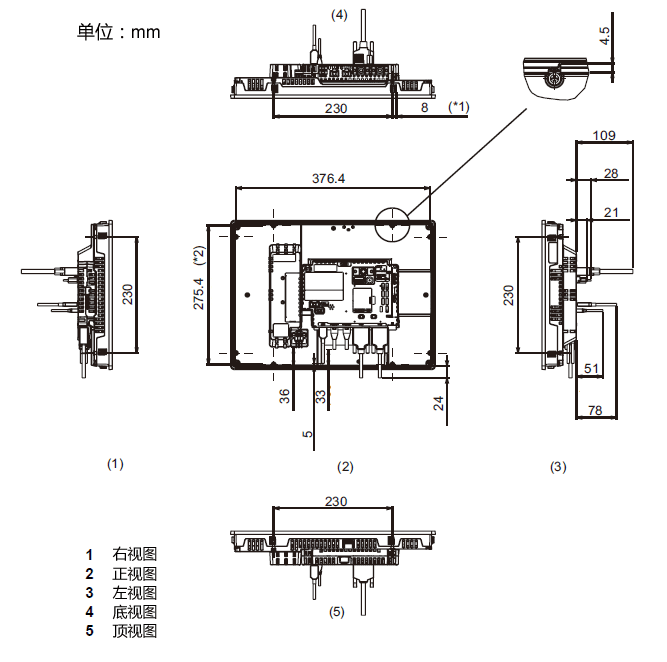

安装电缆后外形尺寸：

(开放型主机)

*1旋转的紧固件。

*2安装紧固螺丝的中心距离。
