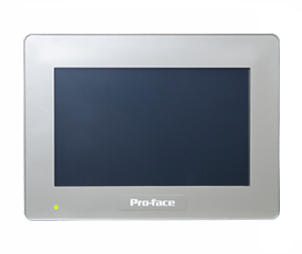

PROFACE-PFXSP5400WAD

显示屏类型：TFT 真彩 LCD     |     显示尺寸：7"

分辨率：800 x480像素(WSVGA)      |     自动缩放：不支持   |   有效显示面积：W154.08 x H95.92 mm

显示颜色：262114色   |   背光灯：白色LED (用户不可自行更换。需要更换时，请联系当地Pro-face分支机构)

背光灯寿命：50,000小时以上(在25℃的环境下连续工作 - 亮度下降至原来的25%)      |     亮度调节：0~100 (可通过触摸面板或软件进行调节)

触摸面板类型：电阻式(模拟、单点触摸)    |    触摸面板分辨率：1,024 x 1,024     触摸面板寿命：1,000,000次以上

语言字体：日文：6,962 (日本工业标准 1 & 2) (包括607非汉字字符)， ANK：158 (可下载韩语、 简体中文和繁体中文)

输入电压：12~24 Vdc    |    额定电压：10.8~28.8 Vdc    |    电压降：5ms以下（24V）1.25ms以下（12V）     功耗：6.5W以下

瞬时电流：30 A以下    |    干扰电压：1000Vp-p；  |    脉冲周期：1µs；  |   上升时间：1ns(通过噪声模拟器)

绝缘强度：1,000 Vac，20 mA 小于1分钟(电源端子和FG端子之间)    |    绝缘电阻：500 Vdc, 10 MΩ 以上

环境规格：国际安全标准 CE, UKCA, UL,cUL (508) Listed, EAC, KC

工作温度：0 ~ 60 °C     存储温度：-20 ~ +60 °C     |    工作湿度：10~90%RH (无凝露，湿球温度计温度: 39°C以下)

存储湿度：10~90%RH (无凝露，湿球温度计温度: 39°C以下)     |    防尘：0.1mg/m3以下(绝缘级)     污染等级：2级污染

气压(工作海拔)：800~1,114hPa (海拔2,000米以下)     |    抗振性能：符合IEC/EN61131-2标准

5~9Hz 单振幅：3.5mm    |    9~150Hz恒定加速度：9.8m/s2  X、Y、Z轴各10次(100分钟)

抗冲击性能：符合IEC/EN61131-2标准，147m/s2，X、Y、Z轴各3次    |    抗快速瞬变/爆发性：IEC 61000-4-4

接触式放电：6kV(符合IEC/EN61000-4-2，3级标准)

功能接地：接地电阻为100Ω，电缆横截面积为2mm²(AWG 14)以上，或当地适用标准。(FG与SG端子同)

冷却方式：自然风冷      |     结构：IP66F, IP67F, Type 4X (仅室内使用)/13*1

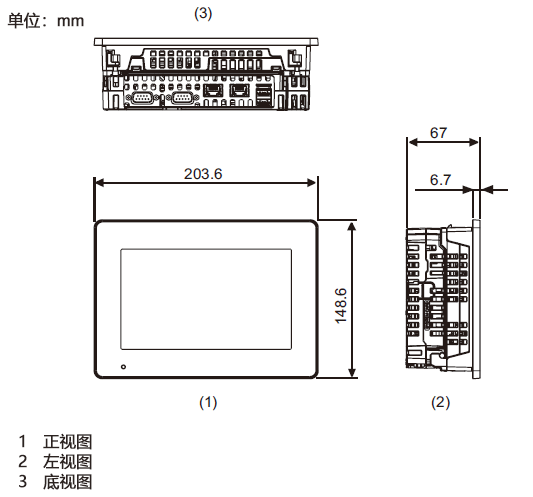

重量：1.2kg以下*3.     |     外形尺寸：W203.6 x H148.6 x D36mm

面板厚度：1.6 ~ 5 mm*2

1、人机界面正面安装于固定面板上，已使用与规格中的标准相当的条件对其进行了测试。虽然人机界面的防护等级符合这些标准，但是沾在人机界面上的一些油污即使不会影响人机界面的使用，却仍有可能对人机界面造成损害。出现这种情况一般是由于人机界面的运行环境中存在汽化油，或低粘性切割油长期附着在人机界面表面上。如果人机界面前面板的保护膜脱落，则可能导致油污渗入人机界面。发生这种情况时，建议您采取其他防护措施。此外，允许范围以外的油还可能导致前面板塑料外罩变形或被腐蚀。因此，在安装人机界面之前，请务必确认人机界面运行环境中可能出现的各种情况。如果防水橡皮垫圈已经使用了很长一段时间，或者从面板上卸下了人机界面及其防水橡皮垫圈，则原来的防护等级将无法得到保证。为了保持原来的防护等级，请务必定期更换防水橡皮垫圈。

2、尺寸公差为+1/0mm，倒角半径小于R3。即使安装面板的厚度在“面板开孔尺寸”建议的范围之内，由于面板材质、尺寸、安装位置和其他设备等原因，面板也可能会发生弯曲。因此，可能需要对安装表面进行加固。

3、仅适用于显示模块。

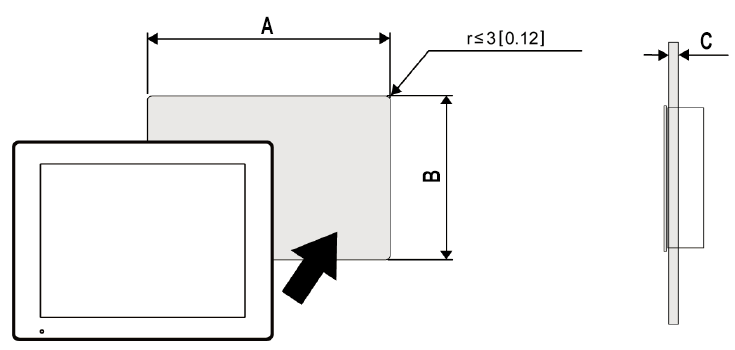

面板开孔尺寸：W190 x H135 mm

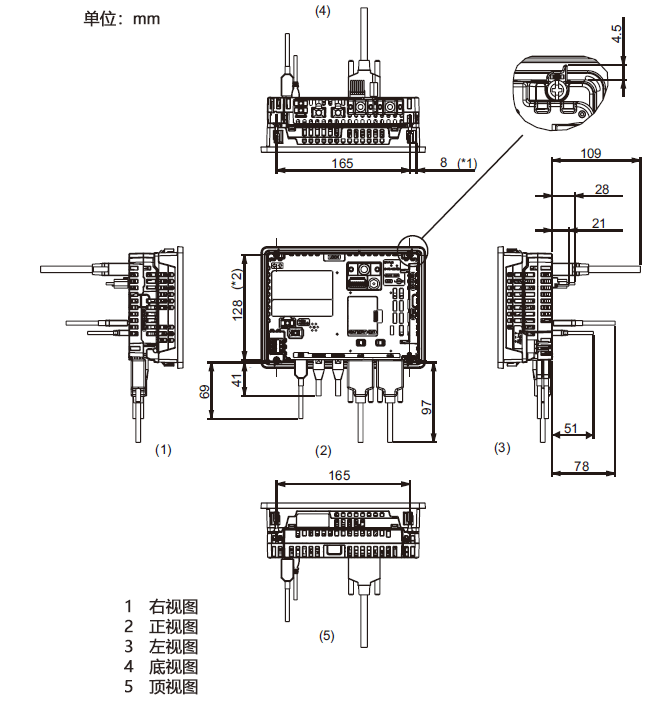

安装电缆后外形尺寸：

(开放型主机)

1、旋转的紧固件。

2、安装紧固螺丝的中心距离。
